엔지니어링 우수성: 유압 밸브 블록의 원리 이해

유체 동력 영역에서 유압 밸브 블록은 유압 유체의 압력, 흐름 및 방향 제어를 제어하여 응용 분야에서 지정한 대로 액추에이터를 원하는 위치로 올바르게 이동시키는 두뇌입니다.

1. 분류 및 기능

유압 제어 밸브는 방향 제어 밸브, 압력 제어 밸브, 유량 제어 밸브의 세 가지 유형의 제어 밸브로 크게 분류할 수 있습니다. 이는 차례로 모든 유압 시스템의 세 가지 기본 회로인 방향 제어, 압력 조절, 속도 제어에 대한 제어를 제공합니다. 이러한 밸브는 나사형 밸브, 서브플레이트 장착형 밸브 또는 카트리지 밸브로 배열될 수 있습니다.

2. 양방향 카트리지 밸브의 구조

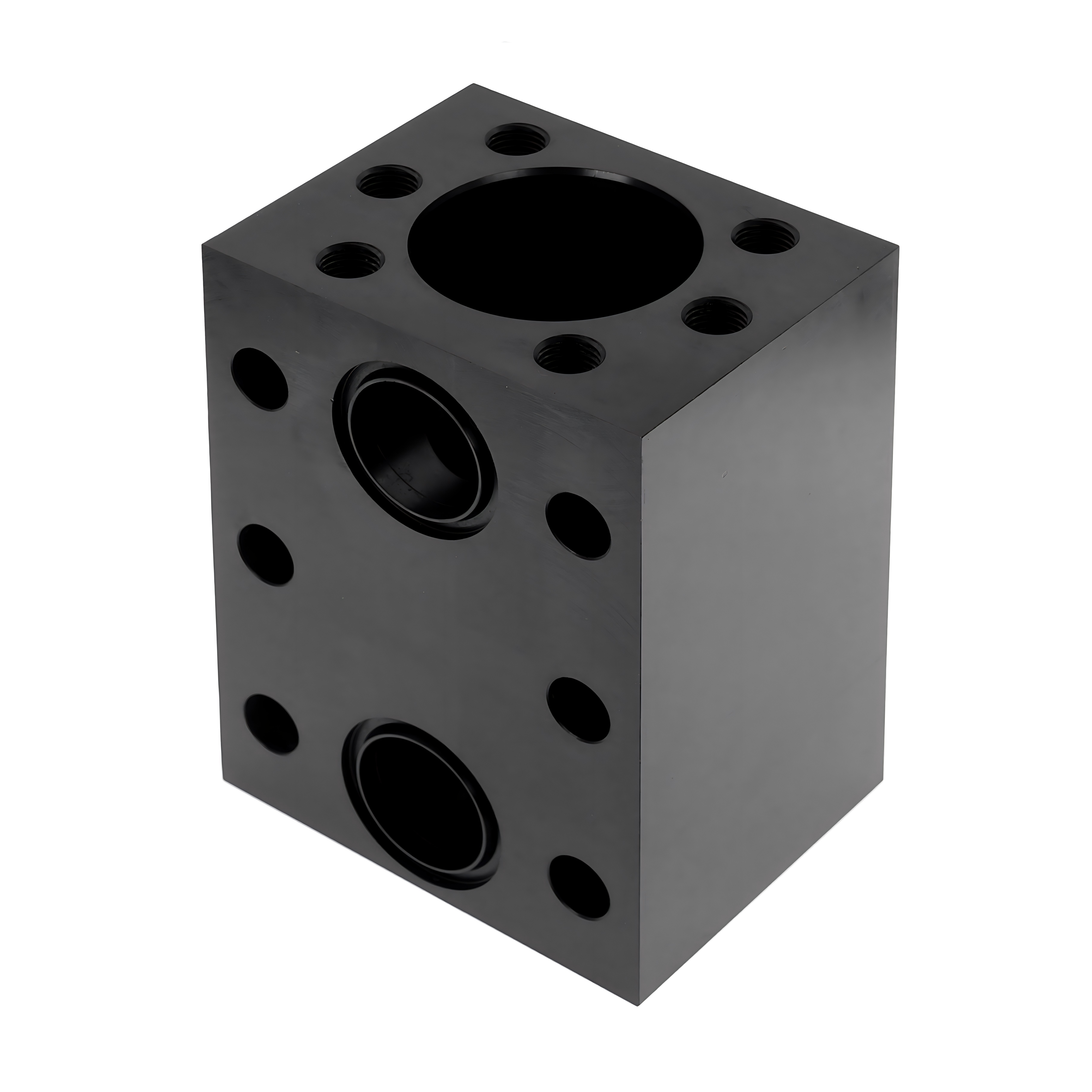

선도적인 정밀 가공 제작업체 중 하나인 Difon은 스풀, 슬리브, 스프링 및 씰로 구성된 인서트 부문에서 찾을 수 있는 양방향 카트리지 밸브의 복잡한 제조를 전문으로 합니다. 이는 메인 오일 회로를 명령하는 밸브의 헤드입니다. 제어 커버는 소형 파일럿 요소를 고정하고 파일럿 제어실과 메인 제어실 사이에 인서트를 안전하게 고정합니다. 더 큰 메인 스풀을 제어하기 위해 커버에 장착된 파일럿 밸브. 가장 일반적으로 이는 표준 ISO 준수 전자기 방향 밸브 또는 비례 압력 밸브입니다. 통합 매니폴드 블록은 위의 모든 구성 요소를 보유하고 매우 복잡한 오일 회로의 내부 통신을 명령합니다.
