유압 매니폴드 가공은 어떻게 작동합니까?

추상적인

유압 매니폴드 가공유압 시스템용 소형, 고정밀 유체 제어 블록을 생산하는 데 사용되는 중요한 제조 공정입니다. 이러한 구성 요소는 건설 기계, 산업 자동화, 항공우주 시스템 및 에너지 장비에 사용되는 복잡한 유압 회로의 효율성, 안전성 및 신뢰성을 결정합니다. 이 기사에서는 유압 매니폴드 가공의 작동 방식, 주요 과제, 재료 고려 사항, 가공 기술, 품질 관리 방법 및 전문 제조업체가 장기적인 성능과 누출 없는 작동을 보장하는 방법에 대해 설명합니다.

목차

• 1. 유압 매니폴드 가공 소개
• 2. 가공 공정의 작동 방식
• 3. 주요 제조 과제
• 4. 매니폴드 가공에 사용되는 재료
• 5. 정밀도 및 공차 요구 사항
• 6. 가공 기술 개요
• 7. 품질 관리 및 테스트
• 8. 산업 응용
• 9. Difon의 전문 제조 지원
• 10. 자주 묻는 질문

1. 유압 매니폴드 가공 소개

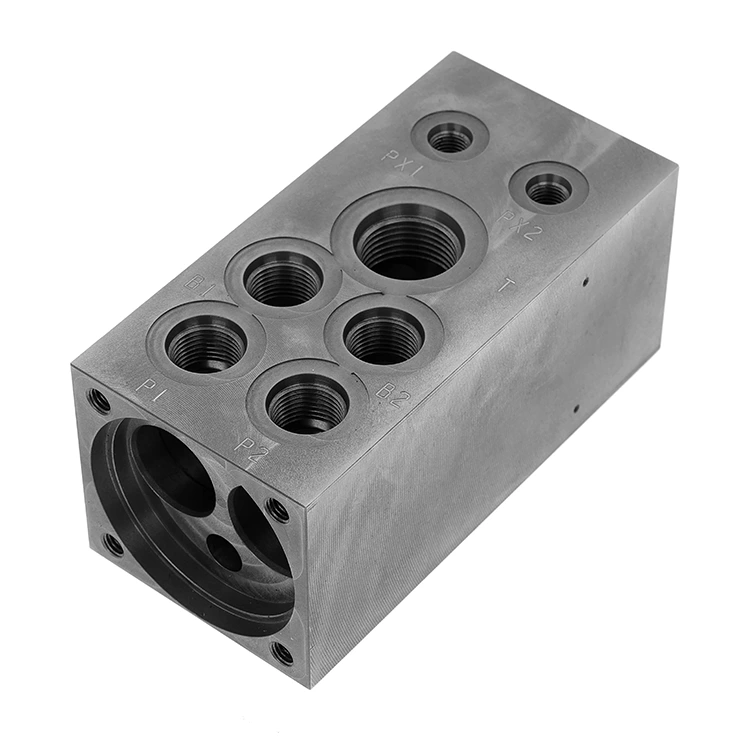

유압 매니폴드는 유압 시스템의 펌프, 밸브, 액추에이터 및 저장소 사이의 유체 흐름을 지시하는 엔지니어링 블록입니다. 여러 호스와 피팅을 사용하는 대신 매니폴드는 단일 솔리드 블록 내부에 채널을 통합합니다. 이는 누출 지점을 줄이고 시스템 소형화를 개선하며 신뢰성을 높입니다.

유압 매니폴드 가공은 금속 블록 내에 내부 흐름 채널, 밸브 포트 및 밀봉 표면을 생성하는 정밀 CNC 제조 공정을 의미합니다. 이 프로세스의 정확성은 시스템 성능과 안전에 직접적인 영향을 미칩니다.

2. 가공 공정의 작동 방식

유압 매니폴드의 가공에는 고도로 제어되는 여러 단계가 포함됩니다. 각 단계에는 정밀 엔지니어링과 고급 CNC 장비가 필요합니다.

1. 디자인 및 엔지니어링– 유압 회로도는 흐름 경로, 포트 및 장착 표면을 정의하는 3D CAD 모델로 변환됩니다.
2. 재료 준비– 고강도 알루미늄, 강철 또는 스테인레스 스틸 블록을 선택하고 크기에 맞게 절단합니다.
3. CNC 프로그래밍– 정확한 드릴링 및 밀링을 보장하기 위해 CAM 소프트웨어를 사용하여 공구 경로가 생성됩니다.
4. 심공 드릴링– 내부 흐름 채널은 특수 드릴링 기술을 사용하여 생성됩니다.
5. 밀링 및 포팅– 밸브 구멍, 나사형 포트 및 장착 인터페이스가 가공됩니다.
6. 디버링 및 청소– 내부 통로를 세척하여 칩을 제거하고 오염을 방지합니다.

각 단계는 유체 효율성을 보장하고 압력 손실이나 누출을 방지하기 위해 엄격하게 제어되어야 합니다.

3. 주요 제조 과제

유압 매니폴드 가공은 엄격한 기능 및 구조적 요구 사항으로 인해 매우 복잡합니다.

• 내부 채널 정확도:사소한 편차라도 유압 흐름 역학을 방해할 수 있습니다.
• 누출 방지:밀봉 표면은 완벽한 평탄도와 마감을 유지해야 합니다.
• 칩 제거:내부 통로가 깊어 가공 후 청소가 어렵습니다.
• 열변형:가공 중에 발생하는 열은 치수 안정성에 영향을 줄 수 있습니다.

4. 매니폴드 가공에 사용되는 재료

재료 선택은 성능, 내구성 및 비용 효율성에 중요한 역할을 합니다.

• 알루미늄 합금:가볍고 부식에 강하며 이동식 유압 시스템에 널리 사용됩니다.
• 탄소강:중장비 산업 분야에 적합한 고강도입니다.
• 스테인레스 스틸:열악한 환경에 대한 뛰어난 내식성.

5. 정밀도 및 공차 요구 사항

유압 매니폴드는 종종 미크론 이내의 매우 엄격한 공차를 요구합니다. 표면 거칠기, 직각도 및 동심도는 유압 밀봉 및 흐름 효율성에 직접적인 영향을 미칩니다.

제조업체는 다축 제어 기능을 갖춘 고급 CNC 머시닝 센터를 사용하여 생산 배치 전반에 걸쳐 반복성과 정밀도 일관성을 보장합니다.

6. 가공 기술 개요

7. 품질 관리 및 테스트

유압 매니폴드 생산에는 품질 보증이 필수적입니다. 제조업체는 엄격한 검사 절차를 시행합니다.

• 3차원 좌표측정기(CMM) 검사
• 압력 누출 테스트
• 표면 거칠기 분석
• 흐름 경로 확인

각 매니폴드는 극한 조건에서 안전한 작동을 보장하기 위해 압력 및 밀봉 테스트를 통과해야 합니다.

8. 산업 응용

유압 매니폴드는 유체 동력 제어가 필수적인 다양한 산업 분야에서 사용됩니다.

• 건설기계(굴삭기, 로더)
• 산업 자동화 시스템
• 항공우주 유압 제어 시스템
• 해양 및 해양 장비
• 에너지 및 발전 시스템

9. Difon의 전문 제조 지원

고품질 유압 매니폴드 가공에는 고급 장비뿐만 아니라 심층적인 엔지니어링 전문 지식도 필요합니다.디폰유압 시스템용 정밀 CNC 가공 솔루션을 전문으로 하며 복잡한 산업 요구 사항에 맞는 맞춤형 매니폴드 설계를 제공합니다.

프로토타입 개발부터 대량 생산까지 Difon은 엄격한 치수 제어, 최적화된 흐름 설계 및 안정적인 밀봉 성능을 보장합니다. 각 제품은 까다로운 작동 환경을 충족하기 위해 엄격한 검사를 거칩니다.

안정적인 성능, 누출 위험 감소, 고효율 유압 솔루션을 찾고 있다면 Difon은 엔드투엔드 제조 역량으로 프로젝트를 지원할 수 있습니다.문의하기오늘은 유압 매니폴드 가공 요구 사항에 대해 논의하겠습니다.

10. 자주 묻는 질문

Q1: 유압 매니폴드의 주요 목적은 무엇입니까?
유압 매니폴드는 유압 시스템 내의 유체 흐름을 지시 및 제어하여 여러 외부 호스를 교체하고 누출 위험을 줄입니다.

Q2: 가공 정밀도가 왜 그렇게 중요한가요?
작은 편차라도 고압 유체 역학으로 인해 압력 손실, 비효율성 또는 시스템 오류를 유발할 수 있습니다.

Q3: 유압 매니폴드에 가장 적합한 재료는 무엇입니까?
응용 프로그램 요구 사항에 따라 다릅니다. 알루미늄은 경량 시스템에 일반적으로 사용되는 반면 강철은 고압 환경에 사용됩니다.

Q4: 제조업체는 누출이 없음을 어떻게 보장합니까?
시뮬레이션된 작업 조건에서 정밀 가공, 표면 마무리 및 압력 테스트를 통해.

Q5: Difon은 맞춤형 매니폴드 설계를 처리할 수 있습니까?
예. Difon은 고객의 유압 시스템 요구 사항을 기반으로 완전 맞춤형 가공 솔루션을 제공합니다.
