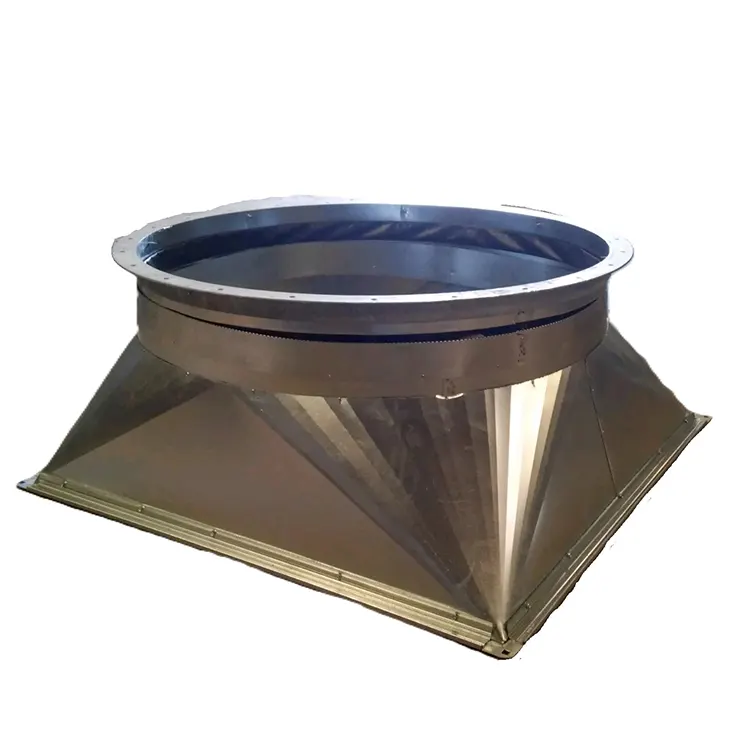

정사각형에서 원형으로의 전환

Difon Machinery의 정사각형에서 원형으로의 전환 판금 부품을 위한 CNC 굽힘

환기 시스템, 화학 유체 이송 및 환경 보호 장비와 같은 산업 분야의 제조업체에는 정밀한 정사각형에서 원형으로의 전환 부품이 필요한 경우가 많습니다. 이러한 부품은 정사각형 또는 직사각형 덕트/파이프를 원형으로 연결하며 공기 흐름을 원활하게 유지하고 유체 저항을 낮게 유지하며 누출을 방지해야 합니다. Difon Machinery Co., Ltd.는 복잡한 판금 성형 응용 분야를 위해 특별히 설계된 CNC 벤딩 서비스를 제공하는 신뢰할 수 있는 공급업체입니다. 당사의 주요 제품에는 상업용 HVAC 덕트용 소형 부품부터 산업용 화학 물질 이송 파이프라인용 대형 부품까지 맞춤형 및 반맞춤형 정사각형-원형 전환 부품이 포함됩니다. Difon에서 이러한 전환 부품을 구입하면 여러 구성 요소를 함께 연결하거나 수동 작업을 사용하는 수고를 건너뛸 수 있습니다. 또한 이러한 부품이 시스템의 전반적인 효율성과 지속 시간에 어떤 영향을 미치는지 아는 파트너를 얻게 됩니다.

이러한 정사각형에서 원형으로의 전환 부품은 단순한 "커넥터"처럼 보일 수 있지만 설계 및 제조는 시스템의 효율성, 안전성 및 수명에 직접적인 영향을 미칩니다. HVAC에서는 전환이 제대로 이루어지지 않으면 난기류가 발생할 수 있습니다. 즉, 더 많은 에너지를 사용하고 더 많은 소음을 발생시킵니다. 화학 유체 이송 시 고르지 않은 이음새 또는 일관되지 않은 벽 두께로 인해 누출이 발생할 수 있습니다. 이는 안전 위험이자 폐기물입니다. 많은 표준 판금 공급업체에는 직각-원형 전환에 대한 전문 지식이 부족하여 정밀도가 저하되는 경우가 많습니다. Difon의 전문적인 CNC 벤딩 프로세스는 이러한 기하학적 구조의 고유한 문제를 극복하기 위해 특별히 설계되었습니다. 재료를 주름지게 하거나 너무 얇게 만들거나 구조를 약화시키지 않고 각도(사각형/직사각형)에서 곡선(원형)으로 부드럽게 이동합니다. 우리의 프로세스는 엔지니어링 정밀도와 실제 성능을 모두 제공하도록 설계되었습니다. 우리가 만드는 모든 전환 부품은 정사각형 및 원형 구성 요소에 완벽하게 맞을 뿐만 아니라 공기, 물 또는 화학 유체를 이동하든 전체 시스템이 더 잘 작동하는 데 도움이 됩니다.

정사각형에서 원형으로 전환되는 부품의 생산은 설계, 생산, 마감의 엄격한 3단계 작업 흐름을 따르므로 처음부터 끝까지 시스템에 원활하게 통합됩니다. 이 워크플로는 모양의 자연스러운 복잡성을 다루며 세부적인 설계 최적화로 시작됩니다. 표준 굽힘 부품은 단순한 2D 형상을 따르지만 정사각형에서 원형으로 전환하려면 정밀한 3D 모델링이 필요합니다. 이 프로세스에는 "개발 패턴"(원하는 전환 모양으로 구부러지는 평평한 판금 레이아웃)의 정확한 계산이 필요합니다. Difon의 엔지니어링 팀은 고급 CAD 소프트웨어를 활용하여 전환 부분의 3D 모델을 만듭니다. 그런 다음 유한 요소 분석(FEA)을 실행하여 재료가 구부러졌을 때 어떻게 작용하는지 확인합니다. 이 시뮬레이션은 잠재적인 문제를 조기에 포착합니다. 예를 들어, 200mm 정사각형 덕트에서 150mm 원형 파이프로 전환할 때 한 지점의 반경이 너무 좁은 경우 FEA는 재료 주름을 표시합니다. 우리 팀은 프로파일을 조정하여 전환 반경을 조금 더 크게 만들어 금속이 응력 없이 부드럽게 구부러지도록 할 것입니다. 또한 우리는 귀하의 팀과 협력하여 설계가 귀하의 시스템 요구 사항에 맞는지 확인합니다. 고온 HVAC 시스템에서 전환이 이루어지면 재료 두께를 조정하여 뒤틀림을 방지합니다. 부식성 화학물질의 경우 손상에 더 잘 견디는 합금 등급을 선택합니다. 이 설계 단계는 예비 단계가 아닌 기초 단계입니다. 원활하고 성공적인 굽힘 공정을 보장하는 데 중요합니다. 최근 고객 참여에서 우리의 FEA 분석은 생산이 시작되기 전 초기 전환 설계에서 잠재적인 누출 지점을 식별하고 해결했습니다. 설계가 완료되면 CNC 기반 분할 굽힘으로 전환합니다. 이는 원활한 정사각형에서 원형으로의 전환을 위한 가장 중요한 단계입니다. 단순한 U-벤드 또는 L-벤드에는 단일 축 CNC 기계만 필요하지만 정사각형에서 원형으로의 전환에는 다축 CNC 기계가 필요합니다. 이 기계는 판금의 여러 부분에 걸쳐 압력과 각도를 조정할 수 있습니다. 프로그래밍 가능한 백게이지와 실시간 각도 모니터링 센서가 있습니다. 일반적인 부품에 대해 작동하는 방식은 다음과 같습니다. 예를 들어 250mm 정사각형에서 200mm 원형으로 1.5mm 두께의 아연 도금 강철 전환이 가능합니다. 먼저, 기계의 작업대에 플랫 현상 패턴을 로드합니다. CNC 시스템은 3D 설계 파일을 사용하여 각각 전환의 작은 부분에 대해 8-12개의 "굽힘 세그먼트"를 매핑합니다. 각 세그먼트에 대해 기계는 백게이지를 조정하여 금속을 정확하게 배치합니다. 그런 다음 적절한 압력을 가하여 세그먼트를 특정 각도로 구부립니다. 각 세그먼트 사이에서 각도 센서는 굴곡이 정확한지 확인합니다. 세그먼트가 0.3°만 벗어나도 기계는 자동으로 다음 세그먼트의 압력을 조정합니다. 이 분할된 방법은 금속이 급격한 형태 변화에 저항하는 "재료 기억"을 방지합니다. 그 결과 날카로운 불연속성이나 재료 변형 없이 정사각형에서 원형으로 부드럽고 연속적인 전환이 이루어집니다.

부품이 즉시 통합될 준비가 되었는지 확인하기 위해 정밀 보정 및 솔기 마감 처리를 거칩니다.\—이러한 단계를 통해 정사각형에서 원형으로의 전환 부품을 시스템에서 즉시 사용할 수 있습니다. 먼저 레이저 윤곽 스캐너를 사용하여 전체 부품 표면을 매핑합니다. 이 맵을 원본 3D 디자인 파일과 비교하여 전환 곡선이 일관되고 사각형 끝이 표준 덕트/파이프 크기에 맞는지 확인합니다. 이음매가 필요한 부품의 경우 스테인리스강과 알루미늄에 TIG 용접을 사용하거나 아연도금강판에 스폿 용접을 사용합니다. 그런 다음 솔기를 매끄럽게 갈아서 공기 흐름이나 유체 흐름을 방해할 수 있는 돌출부를 제거합니다. 또한 각 배치는 치수 준수 검사를 거칩니다. 전환 부분을 표준 사각 덕트 및 원형 파이프에 연결하고 얇은 필러 게이지로 간격을 확인합니다. 간격이 0.1mm를 초과하면 다음 부품 세트에 대한 굽힘 매개변수를 조정합니다. 유체가 흐르는 부품의 경우 압력 테스트를 추가합니다. 부품을 밀봉하고 물이나 공기로 채우고 시스템 최대 작동 압력의 1.2배에서 누출 여부를 확인합니다. 이렇게 하면 전환 이음새를 통해 유체가 새어나오지 않게 됩니다.

Difon 선택의 주요 이점은 시스템 호환성을 보장하기 위한 포괄적인 접근 방식입니다. 많은 고객이 기존의 정사각형 및 원형 구성 요소를 가지고 우리를 찾아옵니다. 그들은 맞춤형 전환 부분이 기존 시스템에 맞지 않을까 걱정합니다. 이러한 문제를 해결하기 위해 현장 또는 원격 '치수 검증' 서비스를 제공하고 있습니다. 기존 덕트/파이프를 측정하기 위해 기술자를 보내거나 디지털 캘리퍼스를 사용하여 직접 측정하는 과정을 안내해 드립니다. 그런 다음 구성 요소의 작은 차이에 맞게 전환 부분의 디자인을 조정합니다. 예를 들어, 정사각형 덕트의 측면 길이가 252mm인 경우 정확한 맞춤을 보장하기 위해 개발 패턴을 변경해 드립니다. 우리는 또한 설치 지침도 제공합니다. 모든 주문에는 간단한 지침 시트가 함께 제공됩니다. 부품 정렬에 대한 명확한 지침을 제공하고 권장 패스너를 지정합니다. 우리 기술팀은 설치 질문에 대한 답변을 전화나 화상 통화로도 제공합니다. 이는 우리 서비스를 차별화하는 지원 수준입니다.

일반 고객은 정사각형에서 원형으로 전환되는 부품에 대한 맞춤형 생산 일정 및 재고 관리 프로그램의 이점을 누릴 수 있습니다. 한 달에 500개를 생산하는 HVAC 제조업체인 경우 월별 배송으로 반복 주문을 설정할 수 있습니다. 우리는 완성된 부품을 기후가 조절되는 창고에 보관합니다. 그곳의 습도는 아연 도금 강철이나 알루미늄을 손상시키지 않습니다. 당사의 신속한 프로토타이핑 서비스로 개발 주기를 가속화하세요. 새로운 환기 시스템을 개발 중이고 공기 흐름을 테스트하기 위해 하나의 샘플 전환 부품이 필요한 경우 당사의 소규모 배치 CNC 라인을 사용하면 영업일 기준 3~5일 안에 완료할 수 있습니다. 이를 통해 대량 주문 전에 성능을 확인할 수 있습니다. 우리 시스템은 귀하의 주문 내역에 대한 자세한 기록을 유지합니다. 6개월 전에 구입한 부품을 재주문해야 하는 경우, 우리는 이미 디자인 파일과 재료 사양을 가지고 있습니다. 이를 통해 신규 주문에 비해 리드타임이 약 30% 단축됩니다.

정사각형에서 원형으로의 전환 부품은 단순한 커넥터 그 이상입니다. 이는 시스템 성능에 매우 중요합니다. 이는 시스템의 원활하고 안전하며 안정적인 작동을 보장하는 데 중요한 구성 요소입니다. 전문적인 CNC 굽힘, 설계 최적화, 재료 전문 지식 및 호환성에 대한 노력을 결합하여 모든 전환 부품이 치수 및 성능 요구 사항을 충족하도록 보장합니다. 상업용 HVAC 네트워크, 산업용 화학 파이프라인 또는 집진 시스템을 구축하는 경우 당사의 정사각형-원형 전환 부품은 정사각형 구성요소와 원형 구성요소 사이의 간격을 원활하게 연결합니다. 귀하의 특정 요구 사항에 대해 이야기하고 싶습니까? 샘플 부품을 요청하시나요? 우리 시설을 보러 오세요? 우리 팀에 문의하세요. 평판 판금을 정밀 부품으로 전환하여 작업의 효율성과 신뢰성을 보장하는 방법을 직접 볼 수 있습니다.
