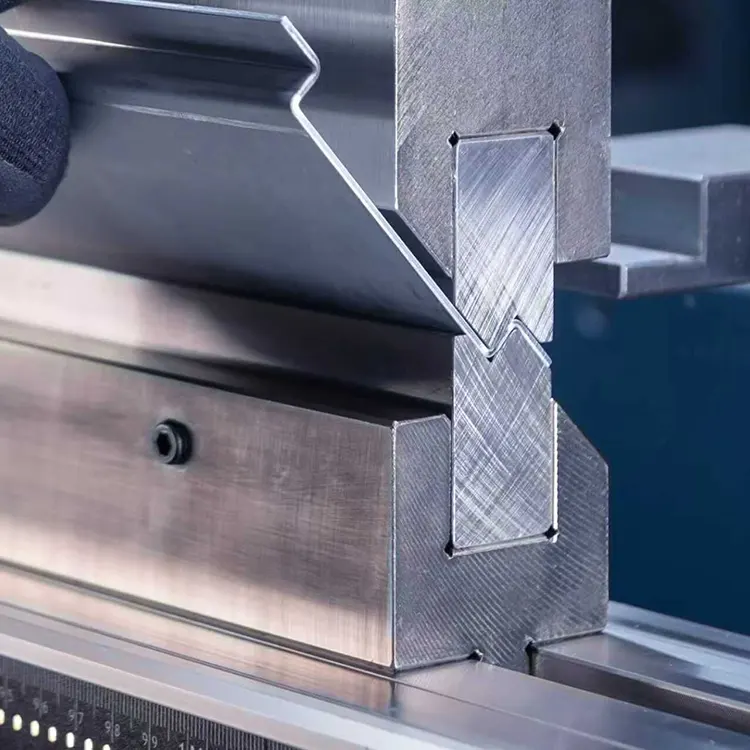

판금 오프셋 굽힘

Difon Machinery의 판금 오프셋 벤딩 부품용 CNC 벤딩

전자 장비 인클로저, 산업용 캐비닛, 의료 기기 프레임과 같은 산업 분야의 제조업체에는 정밀하고 제어된 오프셋이 있는 판금 부품이 필요한 경우가 많습니다. 이러한 부품은 일치하지 않는 조립 표면 사이의 간격을 메우거나 내부 구성요소에 대해 구조화된 간격을 만듭니다. Difon Machinery는 정렬 문제를 해결하는 정밀 판금 오프셋 굽힘 서비스를 전문으로 합니다. 우리는 계단형 전자 브래킷 지지대, 오프셋 캐비닛 분할기, 엇갈린 의료 장치 장착 플레이트 등과 같은 응용 분야를 위한 맞춤형 및 반맞춤형 오프셋 벤딩 솔루션을 제공합니다. 각 부품은 고급 CNC 벤딩 기술로 제작되어 정확한 오프셋 크기와 일관된 각도를 제공합니다. 이를 통해 기존 조립 라인에 원활하게 들어맞을 수 있습니다. 오프셋 부품을 위해 Difon과 협력하면 수동 조정이나 여러 부품 조립이 필요하지 않아 생산 공정이 간소화됩니다. 그 결과 제품 적합성, 기능성이 향상되고 조립 시간이 단축됩니다.

판금 오프셋 굽힘은 단순한 표준 굽힘 유형이 아닙니다. 동일한 평면에 위치하지 않는 표면과 부품을 정렬하는 일반적인 제조 문제를 해결하기 위한 특수 프로세스입니다. 전자 장치를 예로 들면, 열 문제를 방지하기 위해 금속 섀시 위의 회로 기판을 10mm 상쇄하는 브래킷이 필요할 수 있습니다. 산업용 캐비닛에는 밀봉 개스킷에 맞게 5mm 오프셋이 있는 칸막이가 필요할 수 있습니다. 의료용 카트에는 기존 하드웨어와 함께 작동하려면 3mm 오프셋이 있는 장착 플레이트가 필요할 수 있습니다. 표준 벤딩 서비스는 이러한 정확한 요구 사항을 충족하지 못하는 경우가 많습니다. 현장에서 조정해야 하는 일관되지 않은 오프셋 깊이나 각도로 부품을 제작하므로 시간이 낭비되고 부품이 손상될 위험이 있습니다. Difon의 오프셋 벤딩 공장에서는 단순히 "오프셋을 사용하여 부품을 벤딩"하는 것이 아닙니다. 우리는 귀하의 특정 조립 요구 사항에 맞게 각 오프셋을 설계합니다. 프로세스는 부품과 다른 구성 요소의 상호 작용을 분석하는 것으로 시작됩니다. 표면 사이에 어떤 간격이 필요합니까? 오프셋이 무게를 유지합니까, 아니면 단지 간격을 추가합니까? 오프셋이 미리 뚫린 구멍과 정렬되어야 합니까? 이러한 조립 중심 접근 방식은 우리가 제공하는 모든 오프셋 부품이 최초 맞춤을 달성하도록 보장합니다. 재작업이 없고 생산 일정이 지연되지 않습니다.

당사의 판금 오프셋 벤딩 서비스는 정밀도와 호환성에 초점을 맞춘 3단계 작업 흐름으로 시작됩니다. 프로세스는 오프셋 요구 사항에 대한 자세한 분석으로 시작됩니다. 표준 굽힘은 부품 치수에만 초점을 맞추지만 판금 오프셋 굽힘은 부품의 전체 어셈블리 컨텍스트를 매핑해야 합니다. 예를 들어, 19인치 서버 랙용 오프셋 브래킷이 필요한 경우 당사 엔지니어링 팀은 먼저 랙의 내부 크기, 브래킷이 견딜 수 있는 무게, 기존 장착 구멍의 위치를 ​​확인합니다. 그런 다음 2D CAD 소프트웨어를 사용하여 "오프셋 청사진"을 만듭니다. 이는 부품의 길이, 너비 및 오프셋 깊이를 나열할 뿐만 아니라 다른 구성요소와 정렬하기 위한 참조점도 표시합니다. 청사진에는 "오프셋 방향", "오프셋 공차", "굽힘 순서" 등 주요 세부 정보가 포함되어 있습니다. 수직 및 수평 오프셋이 모두 있는 캐비닛 칸막이와 같이 오프셋이 여러 개인 복잡한 부품의 경우 3D 렌더링을 수행합니다. 이는 부품이 최종 조립에 어떻게 들어맞는지 보여주므로 생산이 시작되기 전에 정렬 문제를 파악할 수 있습니다. 이 매핑 단계를 통해 오프셋 굽힘 공정이 일반적인 규칙뿐만 아니라 고유한 조립 요구 사항에 맞는지 확인할 수 있습니다.

오프셋 청사진이 완료되면 정확한 오프셋을 만들기 위해 다축 CNC 벤딩으로 이동합니다. 이 단계에서는 당사의 전문 장비를 활용하여 정밀도를 보장합니다. 기본 3축 CNC 벤딩 머신은 일관된 오프셋 제어에 어려움을 겪고 있지만 우리는 6축 머신을 사용합니다. 여기에는 이중 백게이지와 실시간 오프셋 모니터링 센서가 있습니다. 이를 통해 오프셋 굽힘에 대한 두 가지 주요 사항인 "오프셋 깊이"와 "오프셋 각도"를 조정할 수 있습니다. 1.5mm 두께의 냉간 압연 강철로 5mm 수직 오프셋 브래킷을 만든다고 가정해 보겠습니다. CNC 시스템은 명확한 순서를 따릅니다. 먼저 금속 시트를 기본 백게이지와 정렬하여 첫 번째 굽힘 지점에 도달합니다. 그런 다음 110bar의 압력을 사용하여 90° 굽힘을 만듭니다. 이것이 오프셋의 첫 번째 단계를 형성합니다. 다음으로 보조 백게이지는 시트를 수평으로 5mm 이동시킵니다. 마지막으로 두 번째 90° 굽힘을 만들기 위해 105bar의 압력을 사용합니다. 이로써 오프셋이 완료되고 양쪽 표면이 ±0.05mm 내에서 평행을 유지합니다. 이 다축 제어는 수동 또는 기본 CNC 굽힘 공정에서 흔히 발생하는 깊이의 점진적인 편차인 "오프셋 드리프트"를 제거합니다.

오프셋을 만든 후 어셈블리 호환성 테스트를 수행합니다. 당사 서비스의 주요 차별화 요소인 이 단계는 어셈블리 호환성 없이 치수 정확도만으로는 충분하지 않다는 이해를 바탕으로 구축되었습니다. 이번 테스트는 단순히 사이즈만 확인하는 것이 아닙니다. 실제 또는 복제 부품을 사용하여 실제 조립 환경을 복사합니다. 예를 들어, 의료 기기용 오프셋 브래킷을 주문한 경우 당사는 귀하의 장치 프레임 복사본에 브래킷을 장착합니다. 그런 다음 해당 의료용 부품을 부착하고 확인합니다. 오프셋이 프레임과 팔 사이에 필요한 8mm 간격을 만드는가? 부품에 힘을 가하거나 브래킷을 잘못 정렬하지 않고 부품을 고정할 수 있습니까? 브래킷에 미리 뚫은 구멍이 프레임에 있는 구멍과 일치합니까? 0.1mm 정도의 작은 정렬 불량이라도 발견되면 나머지 배치에 대해 CNC 굽힘 설정을 조정합니다. 백게이지 위치나 굽힘 압력을 조정할 수도 있습니다. 이 실제 검증을 통해 오프셋 부품의 치수가 정확할 뿐만 아니라 즉각적인 통합에 최적화되어 있는지 확인할 수 있습니다.

오프셋 부품의 품질 보증은 세 가지 중요한 속성을 중심으로 구축됩니다. 우리는 일관된 오프셋 깊이, 오프셋 표면 간의 평행성, 어셈블리 참조점과의 정렬이라는 세 가지 핵심 사항에 중점을 둡니다. 모든 부품에 대해 레이저 거리 측정기를 사용하여 세 지점의 오프셋 깊이를 확인합니다. 우리는 부품 전체의 변동이 ±0.05mm를 넘지 않도록 합니다. 평행성을 확인하기 위해 정밀 평탄도 게이지를 사용하여 두 오프셋 표면을 비교합니다. 표면 사이의 간격이 0.08mm를 초과하는 부품은 거부됩니다. 정렬 검사를 위해 우리는 CMM을 사용하여 오프셋을 기준으로 미리 뚫은 구멍이나 노치의 위치를 ​​매핑합니다. ±0.1mm 이내에서 설계도와 일치하는지 확인합니다. 이러한 검사를 통과한 모든 부품에는 고유한 일련 번호가 부여됩니다. 이는 완전한 추적성을 위해 생산 데이터에 연결됩니다. 이는 완전한 추적성과 규정 준수가 필수인 의료 기기 및 항공우주와 같은 규제 산업에 필수적입니다.

Difon의 주요 차별화 요소는 조립 중심 혁신에 대한 헌신에 있습니다. 우리는 제품 설계가 발전함에 따라 오프셋 요구 사항이 자주 변경된다는 것을 알고 있습니다. 따라서 우리는 진행 중인 프로젝트에 대해 "신속한 재구성"을 제공합니다. 생산 중에 오프셋을 10mm에서 12mm로 변경해야 하는 경우 당사의 CNC 기계는 10분 이내에 설정을 전환할 수 있습니다. 기본 기계는 30분 이상이 소요되므로 가동 중지 시간이 크게 단축됩니다. 우리는 또한 "오프셋 최적화"에 대한 조언도 제공합니다. 초기 설계에 비용이 너무 많이 드는 복잡한 다단계 오프셋이 필요한 경우 당사 엔지니어가 더 간단한 오프셋 모양을 제안할 수 있습니다. 예를 들어, 지난 달 한 고객이 3개의 별도 5mm 오프셋이 있는 브래킷을 요청했습니다. 계단형 기능을 갖춘 단일 15mm 오프셋으로 재설계했습니다. 이를 통해 어셈블리와의 완벽한 호환성을 유지하면서 생산 시간을 25% 단축했습니다.

Difon Machinery는 귀하와 협력하여 조립 문제를 해결하고 단순한 부품 그 이상을 제공하며 원활한 통합을 제공합니다. 우리는 어셈블리 정렬, 다축 CNC 정밀도, 실제 테스트 및 유연한 지원에 중점을 둡니다. 우리가 만드는 모든 오프셋 부품은 귀하의 생산 공정에 원활하게 들어맞습니다. 이를 통해 시간을 절약하고 낭비를 줄이며 제품의 신뢰성을 높일 수 있습니다. 전자 인클로저, 산업용 캐비닛 또는 의료 기기를 제작하는 경우 오프셋 요구 사항을 즉시 조립 가능한 고품질 부품으로 전환할 준비가 되어 있습니다. 당사의 오프셋 굽힘 전문 지식이 귀하의 프로젝트에 어떻게 도움이 될 수 있는지 논의할 준비가 되셨습니까? 샘플 부품을 요청하시나요? 우리 공장을 보러 오실래요? 우리 팀에 문의하세요. 당사의 프로세스가 판금을 제품의 성능과 신뢰성을 향상시키는 정밀 부품으로 어떻게 변환하는지 직접 확인하십시오.
